Paġna tal-Prodott: Ħajt-Kaxxa tad-Distribuzzjoni Elettrika tal-Metall Immuntata
Taqsima Eroj - Ir-Realtà tas-Sit tax-Xogħol-

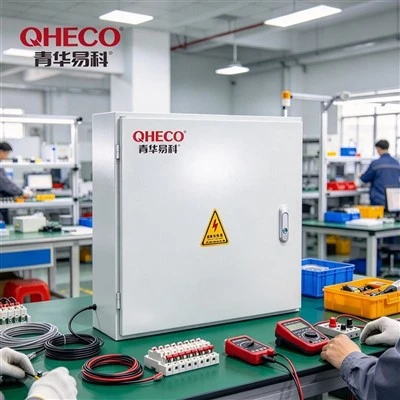

Ħajt-Kaxxa tad-Distribuzzjoni Elettrika tal-Metall Immuntata
Mibnija għal Siti ta' Xogħol Reali. Mhux Paġni tal-Katalogu biss.
Il-kejbils tiegħek diġà qegħdin fit-trej. Il-ħajt tiegħek huwa tal-konkos. Il-kalendarju tiegħek huwa l-bieraħ. Dan huwa l-kompartiment li fil-fatt joqgħod mal-ħajt, jaqbel mat-trej, u vapuri lesti biex jintemmu.
📐 Tella l-Layout tal-Ħajt Tiegħek - Ikseb Tpinġija fi 8 Sigħat
📦 Talba Kaxxa tal-Kampjun
⚡ Kwotazzjoni bl-ingrossa għal 50+ Unitajiet
Il-Problema: Il-biċċa l-kbira tal-Kaxxi "Standard" Mhumiex Mibnija għal Installazzjoni Reali
Jekk inti ħadthom ġestiti proġett ta 'installazzjoni elettrika, inti taf id-distakk bejndak li jwiegħed il-katalguudak li jitlob is-sit:
| Katalogu Wegħda | Impjieg-Realtà tas-Sit |
|---|---|
| "Immuntar universali" | L-ankri tal-konkrit ma jingħaqdux. Il-kaxxa tpoġġi mgħawġa. |
| "Dħul standard tal-kejbil" | It-trej tal-kejbil tiegħek jintemm 50mm 'il fuq mill-kaxxa. Issa qed taqta 'metall fuq il-post. |
| "Ventilazzjoni adegwata" | Il-pannell jaħraq għax il-ventijiet jiffaċċjaw il-ħajt. |
| "IP ratata" | Is-siegla taqa 'barra matul il-ftuħ tat-tielet bieb. |
| "DIN rail inkluża" | Ferrovija waħda, pożizzjoni fissa, u l-komponenti tiegħek ma jaqblux mal-fond. |
Kull waħda minn dawn il-kwistjonijiet "żgħar" tiswa sigħat. Fuq fit-out kummerċjali ta' 200-unità, jiġifierimhux dewmien - huwa marġni qattiel.
Id-Differenza QHECO: Inġinerija għall-Installazzjoni, Mhux Sempliċement Manifattura
Aħna niddisinjaw dawn il-kaxxi tad-distribuzzjoni tal-metall immuntati mal-ħajt- lura -li jibda mill-ħajt tal-konkrit u t-trej tal-kejbil, u jaħdem 'il ġewwa lejn il-komponenti.
1. Ħajt-Arkitettura tal-Ewwel Immuntar

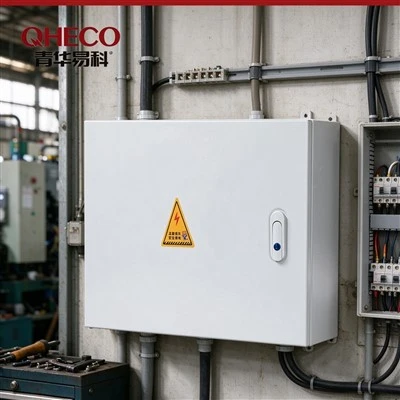

Ir-ritratt li ttella' tiegħek juri eżattament dak li nsolvu: kaxxa mmuntata ma' ħajt tal-konkos, bi trej tal-kejbil għaddej minn fuq.
Lugs tal-immuntar esterni slottedf'4 kantunieri - aġġustament orizzontali jew vertikali ±15mm. Anki jekk l-ankri tal-konkrit tiegħek huma xi ftit mitfija, il-kaxxa xorta tiltaqa kwadru.
Panew ta 'wara minqux- joqgħod 10mm 'il barra mill-wiċċ tal-ħajt, u jipprevjeni l-insib tal-umdità u jippermetti li l-kondjuwit jgħaddi wara jekk meħtieġ.
Għażla ta' mmuntar-laħlaħ- għal spazji interni lesti fejn il-protrużjoni hija importanti.
2. Cable Trey & Integrazzjoni tal-Konduit
Il-kaxxa fir-ritratt tiegħek tpoġġi direttament taħt trej tal-kejbil. Dak mhux aċċidentali - hekk hu wired bini modern.
Top-pjanċi tal-glandola tad-dħul-imtaqqba minn qabel biex taqbel mal-wisgħat standard tat-trej tal-kejbil (50mm, 100mm, 150mm)
Knockout-żoni ħielsafejn ma tridx toqob; metall solidu fejn tagħmel
Parentesi interni għall-ġestjoni tal-kejbil- kejbils tat-trej li deħlin jiknes 'l isfel u jispiċċaw mingħajr ma jaqsmu l-busbars ħajjin
Louvers tal-ventilazzjoni tal-ġenbpożizzjonat taħt il-linja tat-trej - arja mingħajr ma jidħol ilma minn fuq
3. Ġestjoni Termali Li Attwalment Taħdem
Is-slots tal-ventilazzjoni tal--ħajt tal-ġenb (viżibbli fir-ritratt tiegħek) huma ttimbrati bi preċiżjoni-louvers-li jħarsu 'l isfel- l-arja tidħol, l-ilma jqattar barra. Flimkien ma':
Effett taċ-ċmieni interndisinn: l-arja sħuna titla 'u toħroġ mill-ventijiet ta' fuq (mhux obbligatorju)
Gwidi tal-ispazjar tal-komponentibil-lejżer-inċiżi fuq il-pjanċa tal-immuntar - mhux aktar guessing jekk l-ispazji tal-breaker tiegħek jilħqu l-kodiċi
Qtugħ tal-fann -fakultattivb'fann tal-filtru gradat IP55-għal installazzjonijiet ta' densità għolja
4. Bieb u Aċċess Li Jgħix Użu ta 'Kuljum
Ċappetta moħbijab'ftuħ ta' 120 grad - ma jinqabadx mal-kejbils li jgħaddu

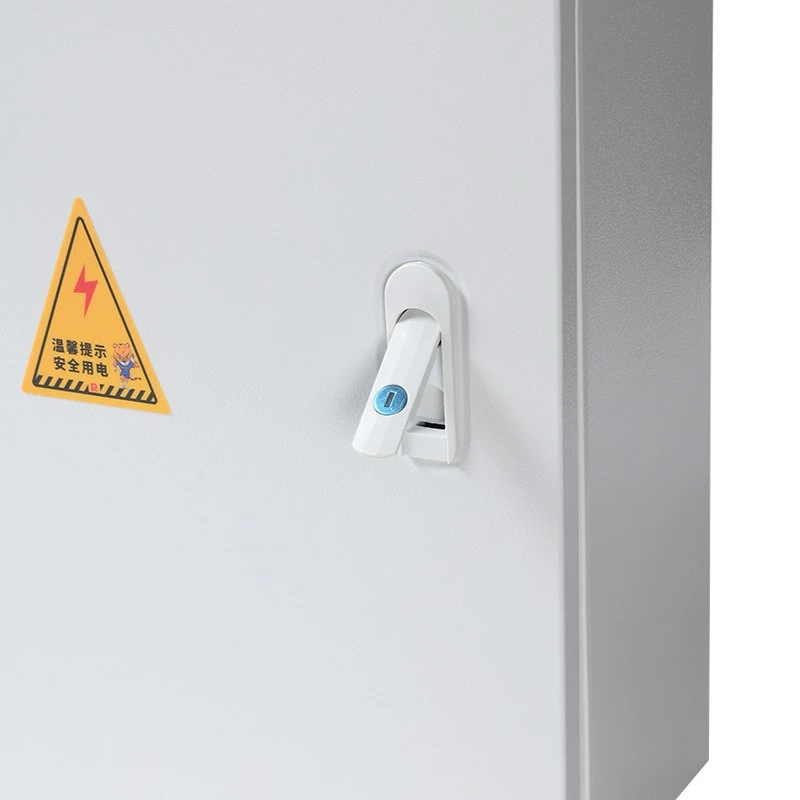

Kam lock ta' kwart-dawrab'sett ta '2 ċavetta; upgrade għal katnazz hasp għal siti ta 'barra
Siegla kontinwa tal-PUimwaħħal mal-qafas tal-bieba, mhux mal-korp - sabiex ma jaqax barra meta l-bieb jitneħħa għall-wajers
Tieqa trasparenti fakultattivagħall-viżibilità ta' miter jew indikatur mingħajr ma jinfetaħ l-egħluq
Dak li Tara fir-Ritratt - U Xi Tfisser

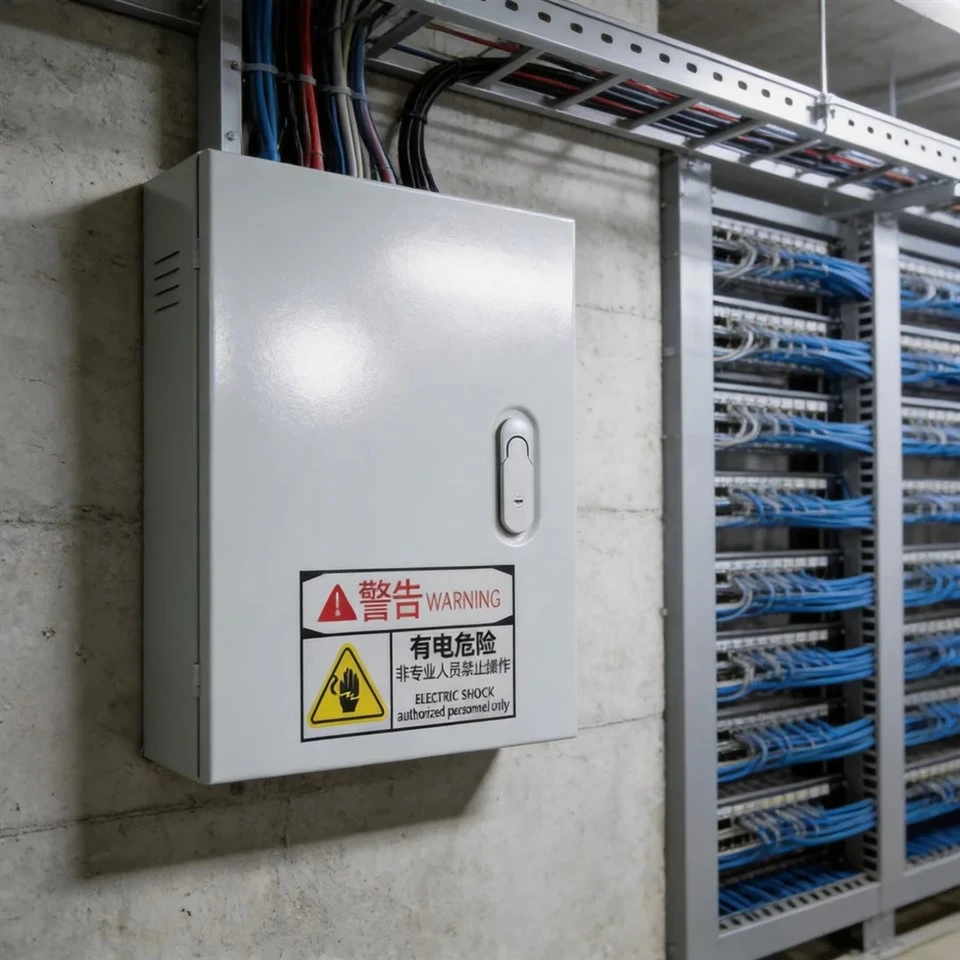

L-immaġini li tellajt hija installazzjoni industrijali ta' ktieb. Ejja nkissru għaliex taħdem din il-konfigurazzjoni speċifika:
| Element Viżwali | Deċiżjoni tal-Inġinerija |
|---|---|
| Kisi epossidiku griż ċar RAL 7035 | UV-stabbli, ma ġibx fl-espożizzjoni fuq barra; jaqbel mal-kulur standard tat-trej tal-kejbil għal konsistenza viżwali |
| Tikketta ta' twissija bilingwi (Ċiniż/Ingliż) | Konformità tas-sikurezza OSHA / IEC 60417; nistgħu nipprovdu ANSI Z535, ISO 7010, jew marki tas-sigurtà tad-dwana |
| Slots tal-ventilazzjoni tal-ġenb | Tkessiħ passiv għal kmamar tal-elettriku mhux-ventilati; disinn louvered iżomm klassifikazzjoni IP |
| Immuntar tal-ħajt flush | L-ebda vojt wara l-kaxxa - jipprevjeni d-dħul tal-pesti u jissodisfa l-awditjar tal-faċilitajiet tal-ikel/farma |
| Trej tal-kejbil direttament overhead | Top-plakka tal-glandola tad-dħul tallinja mat-terminazzjoni tat-trej; l-ebda tħaffir fuq il--post |
| Sostrat tal-ħajt tal-konkrit | Lugs tal-immuntar tal-ankri tal-espansjoni heavy-duty-ratati għal tagħbija ta' pull-barra ta' 50kg+ |
Materjal u Finish - Qabbel mal-Ambjent, Mhux mal-Baġit
| Grad | Materjal | Aħjar Għal | Temm |
|---|---|---|---|
| Industrijali Standard | 1.2mm azzar irrumblat kiesaħ- | Kummerċjali fuq ġewwa, industrijali niexef | Kisja tat-trab epossidiku, RAL 7035 |
| Reżistenti għall-Korrużjoni | Azzar irrumblat-kiesaħ ta' 1.5mm + primer kontra l--korrużjoni | Kostali, umdi, espożizzjoni kimika | Kisja tat-trab tal-epossi, RAL tad-dwana |
| Grad tal-Baħar / Ikel | 1.5mm istainless steel 304 | Ipproċessar tal-ikel, marittimu, farma | Brushed jew electropolished |
| Dmir Estrem | 2.0mm istainless steel 316 | Offshore, kimiku tqil, kostali | Elettropolished, passivated |
Mhux ċert liema grad?Għidilna l-post tal-proġett tiegħek (distanza mal-kosta, umdità, espożizzjoni kimika) u aħna nispeċifikawh - ebda upsell, biss il-materjal it-tajjeb.

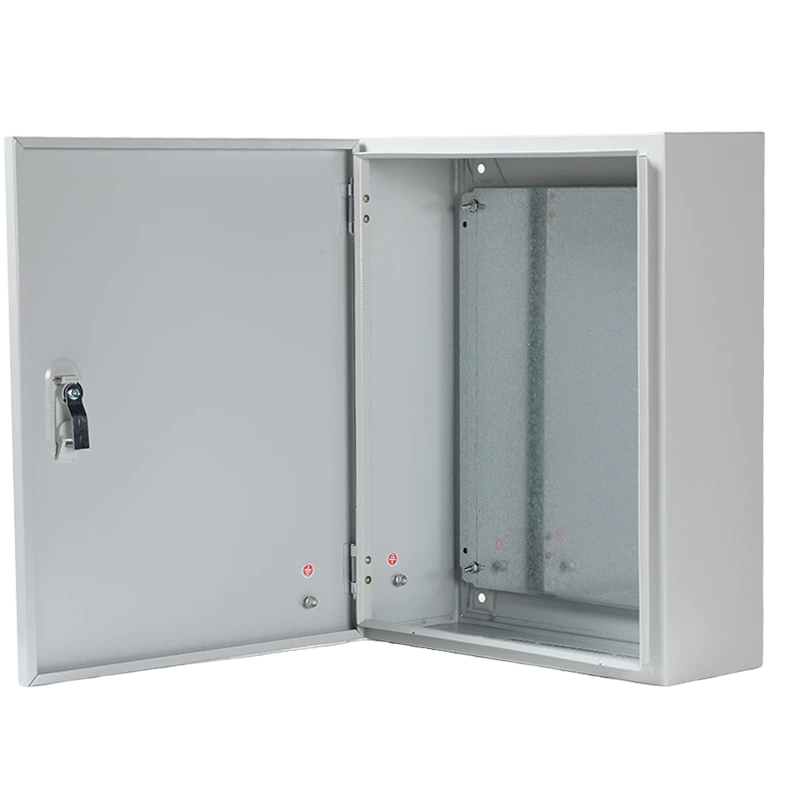

Tqassim Intern - Tliet Modi Kif Tirċievi l-Kaxxa Tiegħek
Qoxra Vojta

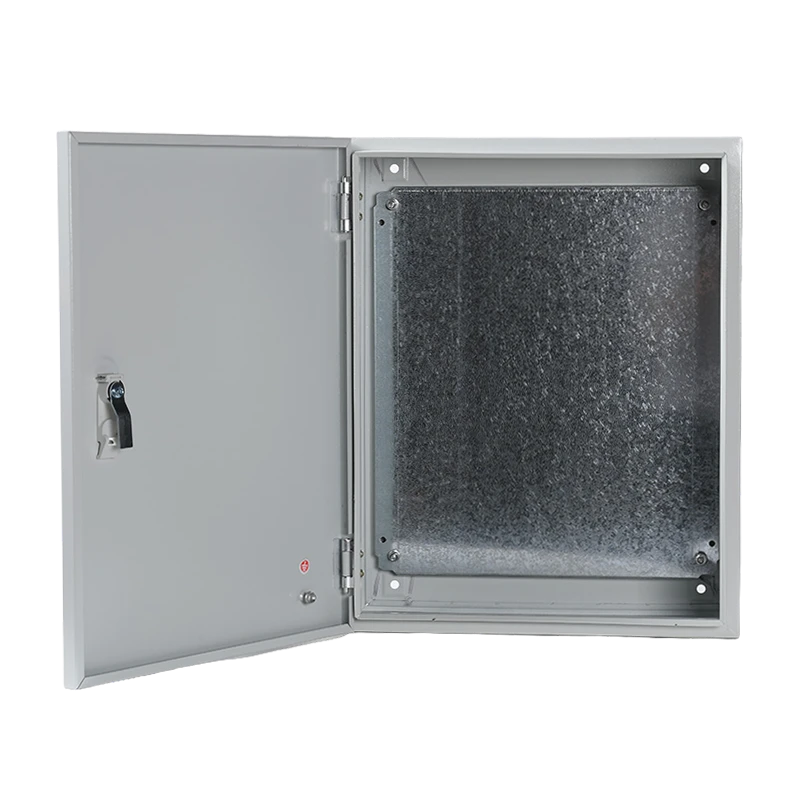

Kaxxa + pjanċa tal-immuntar + ferrovija DIN
Inti timla u wajer
L-iktar kunsinna mgħaġġla, l-inqas spiża
Komponent-Let
-Mtaqqba minn qabel għall-breakers/terminals speċifikati tiegħek
Earth busbar u newtrali bar installati
Inti wajer, aħna ma
Kompletament fili & Ittestjat
MCB, RCD, blokki terminali, tajmers - installati u bil-fili skont l-iskematika tiegħek
Test dielettriku tal-fabbrika u kontroll tal-kontinwità
L-art il-kejbils tiegħek, enerġizza, lest
Firxa ta' Daqs - Għax "Daqs Wieħed għal Kulħadd" Xejn Tajjeb
| Serje | H × W × D (mm) | Applikazzjoni Tipika |
|---|---|---|
| QH-Mini | 200 × 150 × 100 sa 300 × 250 × 150 | Kaxxi tal-junction, ċirkwiti ta 'kontroll żgħar |
| QH-Kompatta | 400 × 300 × 150 sa 500 × 400 × 200 | Motor starters, housings PLC, pannelli tad-dawl |
| QH-Standard | 600 × 400 × 200 sa 800 × 600 × 250 | Pannelli tad-distribuzzjoni, kompartimenti tal-meter, bords MCB |
| QH-Kbir | 1000×800×300 sa 1200×1000×300 | Distribuzzjoni prinċipali, kontrolluri ATS, housings tal-inverter |
| QH-Custom | Kwalunkwe dimensjoni mhux-standard | Sostituti retrofit, integrazzjoni tal-makkinarju |
Id-dimensjonijiet kollha humaesterni. L-ispazji interni huma mnaqqsa bi 30–50mm skont il-ħxuna tal-lug tal-muntaġġ tal-ħajt-u l-bieb.
Ċertifikazzjonijiet u Konformità - Dak Jixtieq Jara l-Ispettur Tiegħek
✅ IEC 62208- Standard ta' kompartiment vojt
✅ IEC 61439-2- Għal switchgear ta'-vultaġġ baxx immuntat (meta jkun popolat)
✅ IP55 / IP56 / IP65 / IP66- Terzi-laboratorju ttestjat, rapporti disponibbli
✅ Marka CE- Aċċess għas-suq tal-UE
✅ RoHS- Konformità ta' sustanza perikoluża
✅ UL 508A- Pannelli tal-kontroll industrijali (disponibbli fuq talba għal proġetti tal-Amerika ta' Fuq)
Kull unità tintbagħat bi:
Ċertifikat tat-test (għal pannelli popolati)
Ċertifikazzjoni tal-materjal (għall-ordnijiet tal-istainless steel)
Rapport tat-test tal-IP (fuq talba)
Lista tal-ippakkjar bin-numri tas-serje
Ippakkjar u Loġistika - Jasal Lest, Mhux Imsewwi
| Dettall | Speċifikazzjoni |
|---|---|
| Ippakkjar individwali | PE kmiem + 5-ply kartuna korrugata bi protetturi tal-kantunieri |
| Ippakkjar bl-ingrossa | Pallet tal-plywood, strapped, umdità-barriera mgeżwra |
| Tikkettar | Barcode tan-numru tas-serje, referenza tal-proġett, struzzjonijiet għall-immaniġġjar |
| Dokumentazzjoni | Lista tal-ippakkjar, ċertifikat ta' konformità, gwida għall-installazzjoni (multilingwi) |
| MOQ | biċċa 1 (kampjun) / 50 biċċa (OEM personalizzat b'marka) |
| Ħin taċ-ċomb tal-kampjun | 5–8 ijiem |
| Żmien taċ-ċomb tal-produzzjoni | 12-20 jum skond il-kumplessità |
| Tbaħħir | EXW / FOB Ningbo / CIF / DDP |
FAQ - Il-Mistoqsijiet li l-Kuntratturi Attwalment Saqsu
Q: Tista 'tqabbel il-wisa' eżistenti tiegħi tat-trej tal-kejbil għad-dħul ta 'fuq?A: Iva. Aħna naqtgħu pjanċi tal-glandola biex jaqblu mad-dimensjonijiet tat-trej tiegħek - 50mm, 100mm, 150mm, jew personalizzati. Ibgħatilna ritratt tat-terminazzjoni tat-trej tiegħek u aħna nallinjaw il-kaxxa perfettament.
Q: Ir-ritratt juri tikketta ta 'twissija biċ-Ċiniż. Tista 'tforni tikketti bl-Ingliż / Għarbi / Spanjol?A: Assolutament. Aħna nipprintjaw IEC 60417, ANSI Z535, jew tikketti tas-sigurtà kompletament personalizzati fi kwalunkwe lingwa. Nistgħu wkoll nibgħatu mingħajr tikketta biex inti tapplika tiegħek.
Q: Il-ħajt tiegħi mhuwiex konkos ċatt - huwa blockwork b'rendi. Il-lugs tal-immuntar se jaħdmu?A: Iva. Il-lugs slotted tagħna jakkomodaw aġġustament ta '±15mm. Għal uċuħ irregolari, nistgħu nipprovdu spacer shims jew frejms tal-muntaġġ ta' wara-. Ibgħatilna ritratt tal-ħajt u aħna nirrakkomandaw il-metodu ta 'iffissar it-tajjeb.
Q: Tforni l-egħluq b'komponenti -installati minn qabel?A: Iva - MCBs, RCDs, kuntatturi, blokki terminali, busbars. Aħna sors ABB, Schneider, Chint, jew il-marka speċifikata tiegħek. Kull panel popolat huwa ttestjat fil-fabbrika- qabel il-ġarr.
Q: X'jiġri jekk għandi bżonn kulur mhux-standard biex jaqbel mal-marka tal-klijent tiegħi?A: Kwalunkwe kulur RAL minn 50 unità. Taħt dan, aħna ħażniet RAL 7035 (griż ċar), RAL 9005 (iswed), u RAL 9010 (abjad) mingħajr minimu.
Għaliex Kuntratturi Agħżlu QHECO Fuq Distributuri Lokali
| Distributur Tipiku | QHECO Manifattura Diretta |
|---|---|
| Daqsijiet tal-istokk biss | Kwalunkwe dimensjoni, kwalunkwe qtugħ, kull kulur |
| 8–12-il ġimgħa żmien għall-użanza | 12-20 jum produzzjoni, kampjuni fi 5-8 ijiem |
| L-ebda installazzjoni ta 'komponent | Assemblaġġ sħiħ tal-pannelli u ttestjar |
| Ippakkjar ġeneriku | Proġett-ittikkettat, barcode-traċċat, palletizzat |
| Minimu 500 unità għall-OEM | Tikketta privata minn 50 unità; kaxxi tad-dwana minn unità 1 |
| Ebda appoġġ ta 'inġinerija | Tpinġijiet CAD, gwida għall-installazzjoni, appoġġ għal sejħa bil-vidjo |
Sejħa għall-Azzjoni - Ejja Insolvu l-Problema tal-Ħajt Tiegħek-Mount
M'għandekx tordna kaxxa "standard" oħra u tqatta' jumejn tagħmilha tajba. Ibgħatilna:
Ritratt tat-tqassim tal-ħajt u t-trej tal-kejbil tiegħek
Il-lista tal-komponenti tiegħek (jew sempliċement għidilna l-applikazzjoni)
Il-klassifikazzjoni tal-IP meħtieġa tiegħek u l-preferenza tal-materjal
Irċievi tpinġija tal-produzzjoni u kwotazzjoni soda fi żmien 8 sigħat.
